Чтение и активация пары ключей
W212, W639 (0CF4).

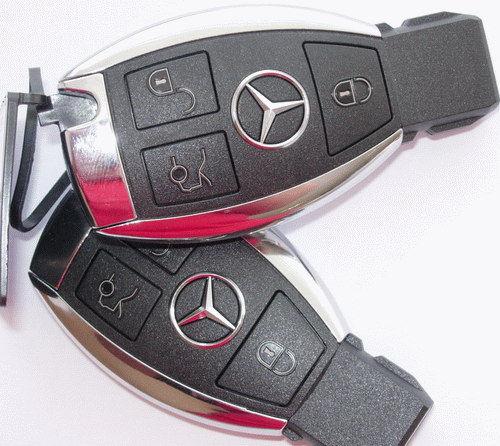

Данный режим работы прибора предназначен для работы с новыми ключами Mercedes , поставляемых парами. Ключи имеют одинаковый серийный номер (SSID) и пароль(PSW) и имеют номера №0 и №1 . Как правило, ключ с №1 имеет состояние 0CF4 , а ключ с №0 состояние 04 FC. Работа с данными ключами заключается в возможности запрограммировать данный ключ в систему автомобиля, зная данные ключа(SSID, PSW, HASH). Можно как пару, так и по отдельности. Данные ключа при этом переносятся в автомобиль и в самом ключе не изменяются, что актуально для новых ключей в не разборном корпусе.
Запрос данных пары ключей.
Получены данные.
Серийник: 10 D3 9C 78
Номер ключа: 0
Ресурс: 196607
Версия ROM: 62
Статус ключа: Не использовался.
Сервисное состояние. Возможно чтение данных и активация.
Серийник: 11 D3 9C 78
Номер ключа: 1
Ресурс: 0
Версия ROM: 62
Для получения информации, для записи в авто, из такой пары ключей и предназначен данный режим работы программы.
Работа с данными парами ключей заключается в следующем:
-Проверить ключи при помощи теста (GetData/Взять данные) и убедится, что ключи соответствуют паре и имеют одинаковый серийный номер (SSID, отличающийся только первым байтом).
-Вставить в прибор ключ с №1.При его тесте прибор напишет о его сервисном состоянии, возможности его чтения и активации.
-

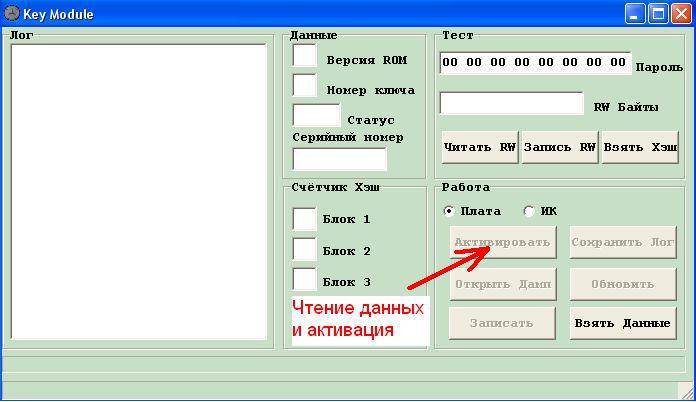

Прочитать пароль (PSW) из ключа №1, нажав на кнопку Активация/Activation и сохранить его! Важно!!! Пароль(PSW) пары ключей останется в поле ввода. Программа спросит, активировать ключ? Да/Нет.
Данные ключа прочитаны. Пожалуйста сохраните их.
Серийник: 11 D3 9C 78
Номер ключа: 1
Пароль ключа: BF 1A D1 0D 5D EE B6 B0
-Активировать ключ №1 нажав «Да» в диалоговом окне. После активации ключ перейдёт в состояние 04 FC. Программа подтвердит перевод состояния.
Данные ключа прочитаны. Пожалуйста сохраните их.
Серийник: 11 D3 9C 78
Номер ключа: 1
Пароль ключа: BF 1A D1 0D 5D EE B6 B0
Ключ активирован. Пожалуйста запросите данные и
дождитесь окончания пересчёта.
-Запросить хэши ключа №1 и сохранить их, добавив в качестве информации его номер(KeyNumber) , Серийник(SSID), Пароль(PSW) и Хэши(HASH).
Хэш 1: D0 97 66 00 92 EB E4 93
Хэш 2: 0D 52 A3 4A 17 4B 64 B3
Пароль соответствует ключу.
-Вынуть из прибора ключ №1 и вставить ключа №0 из этой же пары.
-Запросить хэши ключа №0 и сохранить их, добавив в качестве информации его номер(KeyNumber) , Серийник(SSID), Пароль(PSW) и Хэши(HASH).
Хэш 1: B0 21 11 87 FB 01 5E 26
Хэш 2: 0C A3 BF 47 9A 9E E9 C3
Пароль соответствует ключу.
Информацию,полученную с каждого из ключей выписываем следующим образом :
Key N : 0
SSID : 10 D3 9C 78
PSW : BF 1A D1 0D 5D EE B6 B0
HASH 1 : B0 21 11 87 FB 01 5E 26
HASH 2 : 0C A3 BF 47 9A 9E E9 C3
Key N : 1
SSID : 11 D3 9C 78
PSW : BF 1A D1 0D 5D EE B6 B0
HASH 1 : D0 97 66 00 92 EB E4 93
HASH 2 : 0D 52 A3 4A 17 4B 64 B3
На этом работа с данной парой ключей закончена. К каждому из ключей теперь имеется информация для записи в блоки автомобиля. Если данный ключ добавляется к уже существующим ключам в автомобиле, то необходимо переписать их заново, под изменившиеся данные комплекта.
