Описание:

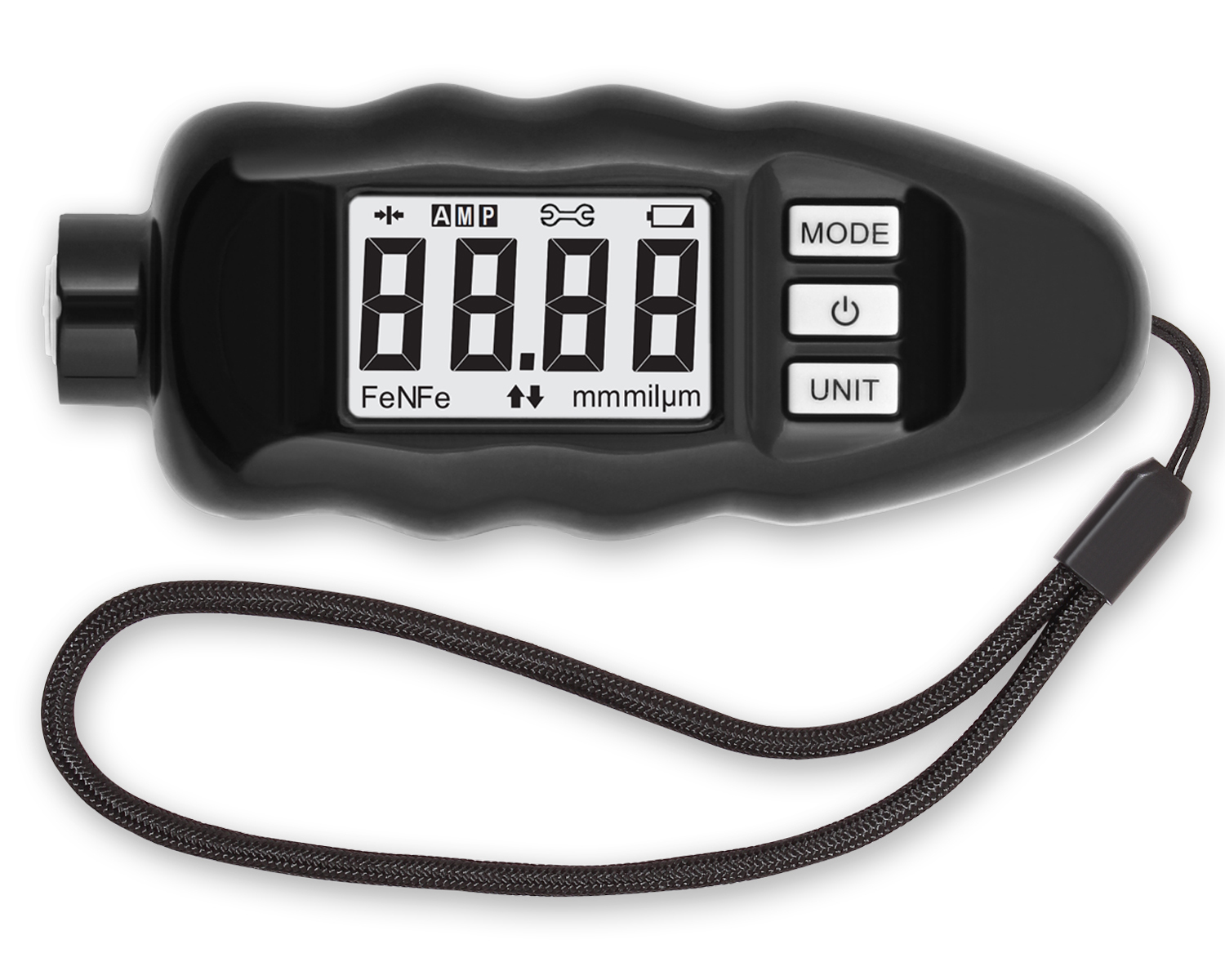

Измерители цифровые электронные толщины покрытий DPM-816 предназначены для измерений толщины неферромагнитных диэлектрических покрытий на электропроводящих неферромагнитных основаниях и толщины неферромагнитных покрытий (электропроводящих и диэлектрических) на электропроводящих ферромагнитных основаниях.
Принцип действия толщиномера основан на вихретоковом и магнитоиндукционном методах измерений толщины покрытий. Вихретоковый используется для измерения толщины на неферромагнитных основаниях (цветные металлы). Магнитоиндукционный метод используется для измерения толщины на ферромагнитных основаниях (например, сталь).
Метрологические характеристики:
- Диапазон измерений толщины покрытия от 10 до 3000 мкм;
Пределы допускаемой основной абсолютной погрешности измерения толщины покрытия, мкм:
- в диапазоне от 10 до 700 мкм включительно ±(5+0,01∙H);
- в диапазоне свыше 700 до 3000 мкм ±(10+0,01∙H);
- Цена единицы младшего разряда 1 мкм;
- Пределы допускаемой дополнительной абсолютной погрешности измерения толщины покрытия от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 5 ºС, мкм ±(0,5+0,005∙H);
Нормальные условия измерений:
- температура окружающего воздуха,˚С от +15 до +25;
- относительная влажность при температуре, %, не более 80;
- атмосферное давление, кПа 84,0 до 106,7;
(Примечание: H – измеренное значение толщины покрытия, мкм.)
Основные технические характеристики:
- Напряжение питания, В 1,5 (элемент питания типоразмера ААА)
- Ток потребления в режиме измерений, мА, не более 60;
- Размеры основания, мм, не менее: 1х30х42;
- Значение шероховатости поверхности основания по ГОСТ 2789-73, мкм, не более 80;
- Габаритные размеры, мм, не более: 106х44х30;
- Масса (без элемента питания), кг, не более 0,06;
Условия эксплуатации:
- температура окружающего воздуха, ˚С от -25 до +40;
- относительная влажность при температуре, %, не более 80;
- атмосферное давление, кПа 84,0 до 106,7;
Гарантийный срок:
- хранения: 18 месяцев.
- эксплуатации: 18 месяцев (с момента ввода в эксплуатацию, но не более 36 мес с даты производства).
Комплектность средства измерений

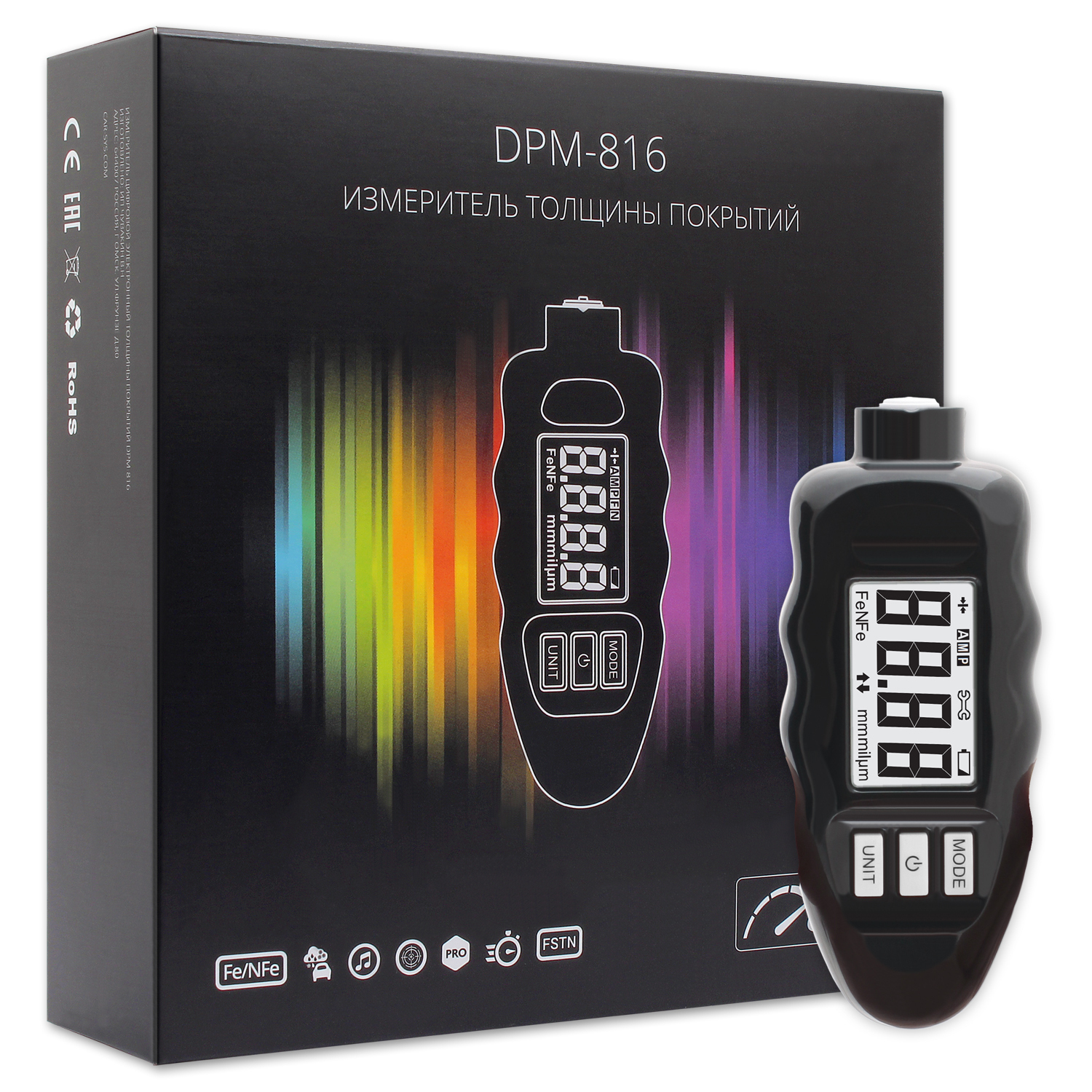

- Измеритель толщины покрытий DPM-816 - 1шт;
- Основа из алюминиевого сплава для настройки - 1шт.
- Основа из стали для настройки - 1шт.
- Комплект мер толщины покрытия для настройки - 1 комплект.
- Руководство по эксплуатации РЭ-26.51.66-001 - 1 экз.
- Паспорт ПС-26.51.66-001 - 1 экз.
Производство: Россия.
Внесен в Гос-реестр РФ под номером 74814-19
Поставляется с поверкой
