Кабель Mercedes Instrument OBD+IR+POWER

Нет в наличии
Добавить в сравнение
Описание

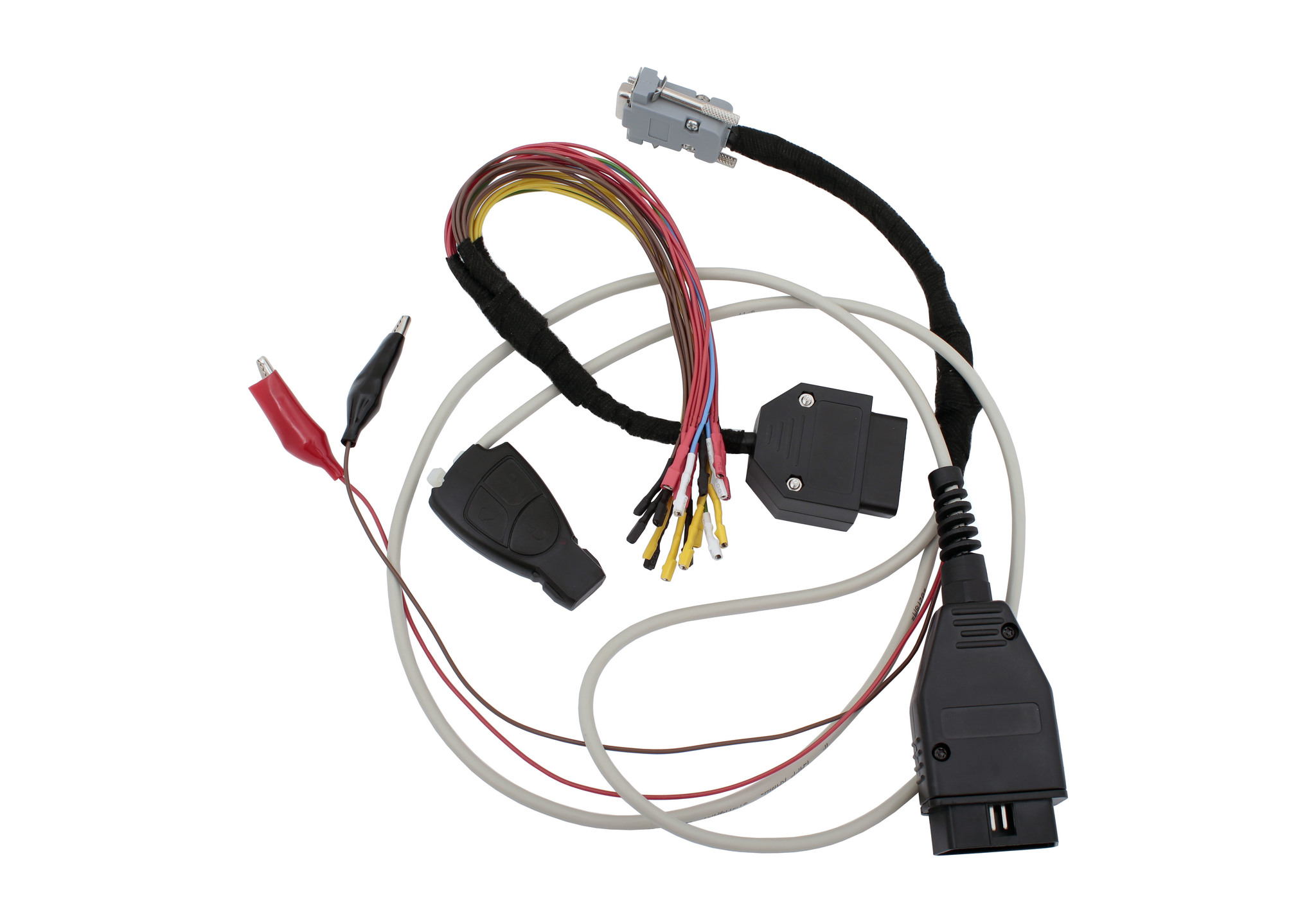

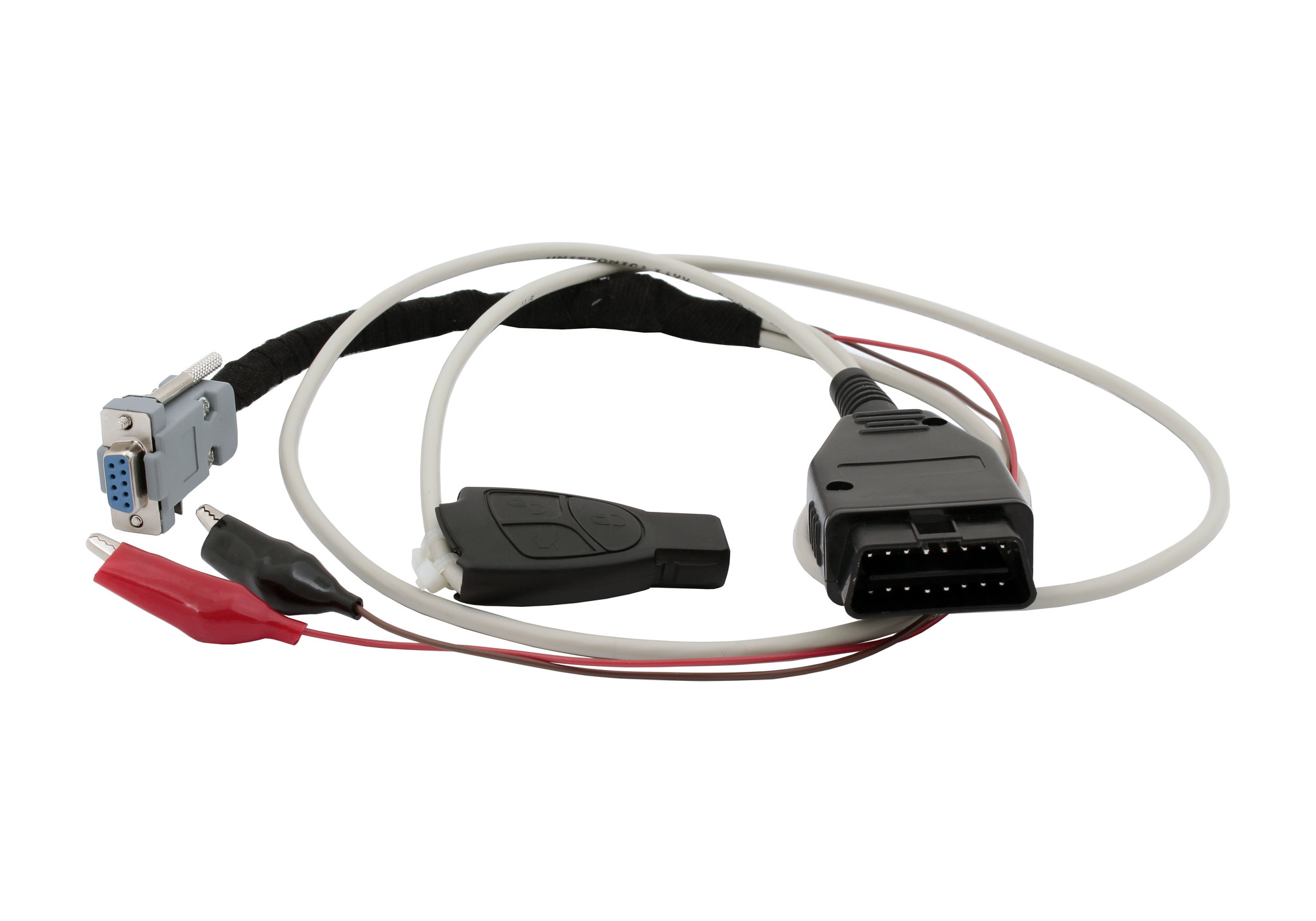

Кабель OBD+IR+POWER
Предназначен для подключения к базового блока Mercedes Instrument к автомобилю либо
для работы на столе с использованием дополнительных кабелей подключения.
Содержит в себе ключ управления питанием для реализации тестов "на столе".
Позволяет подключить и протестировать любой блок Мерседес.

Подключение

Питание от блока питания или аккумулятора подключается на кабель , крокодилы красный и черный.

Красный - +12В

Черный - Минус (GND)

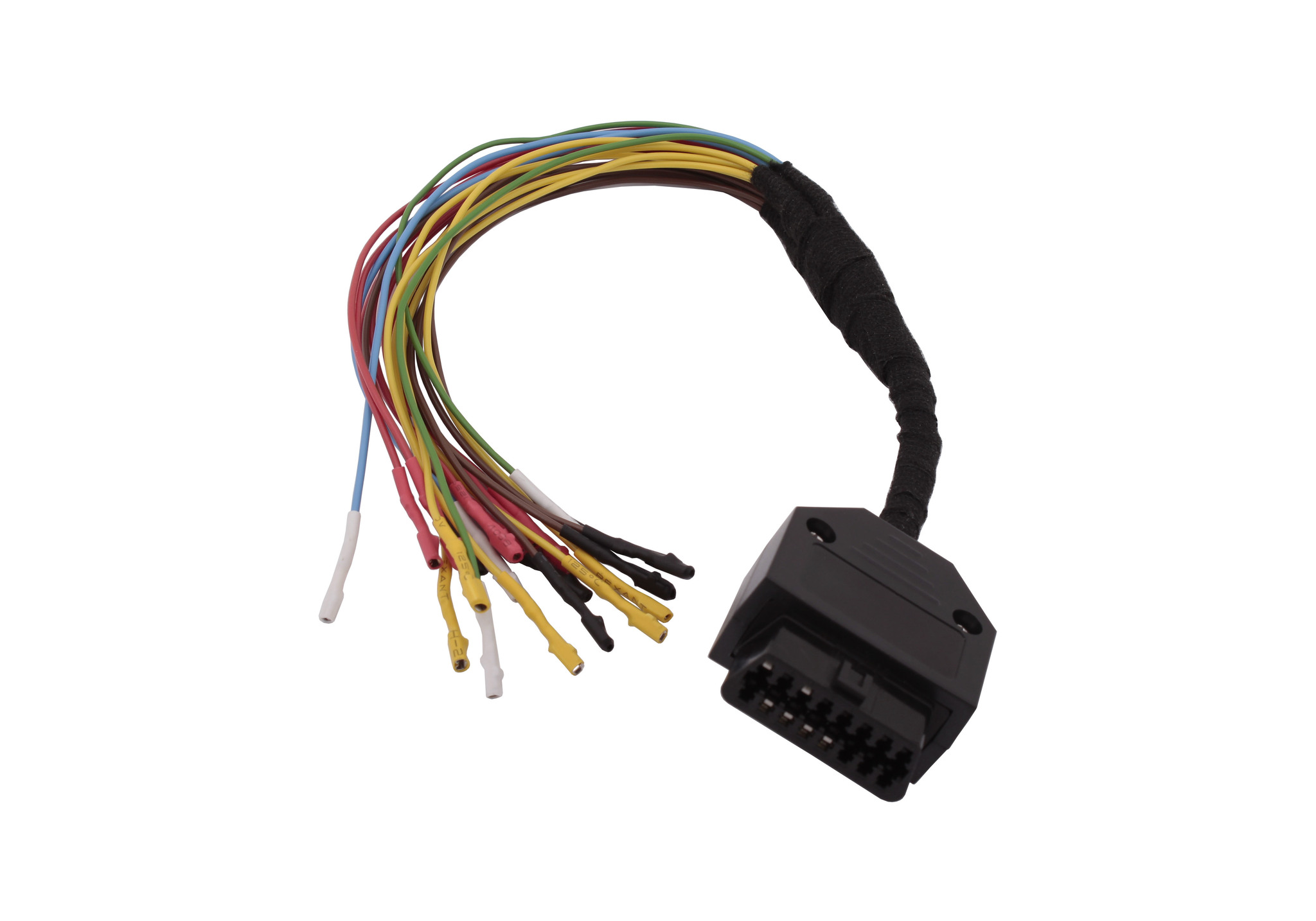

К розетке с цветными проводами подключается блок для тестирования( EZS , ECU , ESL и т.д. )

Программа через кабель управляет питанием блока.

Красный - +12В , питание блока.

Коричневый - Минус (GND)

Желтый - К-лайн

Синий - CAN-H

Зеленый - CAN-L

В случае, когда параллельно CAN нужен резистор , он устанавливается на свободную пару проводов CAN.
