Назначение устройства.
При помощи данного устройства и программного обеспечения вы сможете проверять исправность электронных ключей Mercedes, восстанавливать неисправный электронный ключ, изготавливать электронные ключи в замен утерянным или не поддающимся ремонту, проверять достоверность информации в дампах памяти из электронных блоков и производить их редактирование.
Значительно облегчается поиск неисправностей системы санкционирования доступа FBS3. Устройство и программное обеспечение предназначено для Станций Технического обслуживания, специалистов по ремонту электрооборудования автомобилей и мастерских по изготовлению ключей.
Текущие возможности устройства и программы калькулятора дампов.
- Тестирование загруженных дампов памяти на совместимость по математике HASH , наличия блокировок, эксплуатационное состояние, недостоверности контрольных сумм.
- Функции генерации дампов с автоматическим сохранением в различных комбинациях, возможность создания «новых» дампов памяти к некоторым блокам управления двигателем.
- Возможность генерации дампов ключей по данным блока EZS без внесения изменений в дампы блоков автомобиля. Расчёт осуществляется на сервере, требуется Интернет-соединение. Программа производит подключение и отображает ход процесса.
- Возможность восстановить еепром родного ключа(на процессоре Motorolla) при повреждении без физического вмешательства в блоки автомобиля.
- Визуальное отображение актуальной информации, с возможность её редактирования из полей программы.
- Отображение лога действий с возможностью сохранения в документ Word.
– Чтение памяти еепром из электронных замков EZS по к-линии, CAN или инфракрасному порталу EZS (IR). * Пароль
ключей (PSW) не может быть прочитан и вычисляется через опции!
– Чтение/запись данных кодирования блоков EZS(некоторые модели).
- Тестирование EZS на столе , отображение состояния включения зажигания, эмуляция ESL( кроме W204,W207,W212).
- Чтения эксплуатационного состояния, флагов блокировок и признаков использования ключей.
- Чтение памяти еепром из блока электронного селектора автомобилей W220,W230,W215.
- Полноценное чтение/запись еепром блоков ААМ и EAM(W163) по к-лайн, Генерация дампов ключей по прочитанным данным(Требуется использования стороннего прибора для записи PCF).
- Чтение, стирание, запись блока блокировки рулевой колонки (ESL) без необходимости снятия с автомобиля, тестирование его механической исправности.
- Чтение данных и обнуление(«сделать новым») блоков ECU,ISM(DSM),722.9(7G-tronic) по CAN, при помощи дилерского пароля без необходимости разборки блока.
- Эмуляция блока ESL(любой, включая на NEC, кроме W204,W212) , для возможности проверки электронного замка EZS.
- Универсальный калькулятор дампов ключей. Позволяет проверять состояние данных еепрома ключа и производить расчет на необходимое количество запусков.
- Калькулятор дубля пробега в EZS .
- База эталонных FULL-дампов процессоров НС908, блоков EZS, для проверки и восстановления.
- Обновления программы устройства по USB.
- Интерфейс программы на двух языках. Русский и английский.
- Тестирование состояния еепрома микропроцессора NEC, выпаянного из платы ключа.
- Стирание микропроцессора NEC, для возможности записи его в последствии в составе ключа по ИК.
- Возможность восстановить биты конфигурации радиоканала, в случае, если они были повреждены ранее.
- Запись микропроцессора NEC дампом ключа 041 или 051 типа.
- Чтение и запись байтов конфигурации еепрома микропроцессора ключа (RW bytes) .
- Если известен пароль ключа (PSW) (из дампа замка, к примеру), возможность запросить текущий хэш ключа. При этом будет произведена проверка пароля (PSW) на принадлежность к этому ключу. Ресурс ключа при этом будет уменьшен на 2. Позволяет проверить совместимость ключа с NEC к дампу EZS при поиске неисправности.
- Поддерживаемые версии NEC, для работы на плате программатора:
Без функции Keyless Go
567897041 – ROM $28
567897051 – ROM $35
567897061 – ROM $40
567897071 – ROM $51
567897081 – ROM $57
00040229 - ROM $57
Китайские - ROM $BE
С функцией Keyless Go
00028772 – ROM $07
00032094 – ROM $09
567912041 – ROM $59
567912051 – ROM $61
00032638 — ROM $03
00036152 - ROM $04
00040582 – ROM $06
00043650 – ROM $08
Китайский - ROM $76
- Чтение пароля ключа (PSW) из NEC версии ROM $57 на плате программатора (Отдельная платная опция).
- Тестирование состояния ключа любой версии ключа системы FBS3 по IR каналу.
- Запись ключа на основе микроконтроллера NEC, дампом ключа 041 или 051, заранее стёртого на плате.
- Возможность работы с парами ключей (212, 639), имеющих состояние (0С F4,04 FC). Чтение пароля (PSW) и активация ключа 0C F4 в состояние 04 FC. Прочитанные данные записываются в блоки EZS, ESL (ESM), ECU автомобиля. Данные самого ключа (пары ключей) не изменяются.
- Возможность получения пароля (PSW) при использовании опции «Список Ключа» из любой версии ROM.
- Работа с блоком EZS, через инфракрасный портал ключа .
- Доступно чтение данных EZS (альтернатива чтению по к-лайн, CAN). Доступны для чтения эксплуатационное состояние, флаги блокировок и признаков использования ключей, серийные номера и хэши.
- Возможность получения пароля (PSW) при использовании опции «Список EZS» .
- Возможность получения пароля( PSW) сразу без расчетов для некоторых версий EZS, поддерживающих данную функцию. Список проверенных номеров EZS:
2035450108, 2035450508, 2035450608, 2095450508, 2115450608, 2155450208, 2155450408.
Перечень поддерживаемых электронных блоков.
EZS
W202, W208, W210 - MC68HC05X32 - калькулятор и тестер дампов, чтение еепром и данных по к-линии. Возможность получения пароля (PSW) при использовании опции «Список EZS».
W203, W463, W639 – MC68HC908AZ60 - 3 варианта структуры дампов еепром, калькулятор и тестер дампов, чтение еепром и данных по к-линии. Возможность получения пароля (PSW) при использовании опции «Список EZS».
W220, W230 – MC68HC05X32 - калькулятор и тестер дампов, чтение еепром и данных по к-линии. Возможность получения пароля (PSW) при использовании опции «Список EZS».
W220, W230 - MC68HC908AZ60 - 2 варианта структуры дампов еепром, калькулятор и тестер дампов, чтение еепром и данных по к-линии. Возможность получения пароля (PSW) при использовании опции «Список EZS».
W209, W211, W219, W463 – MC9S12Dx128,MC68HC912Dx128 (80,112 pin) – калькулятор и тестер дампов, чтение еепром и данных по CAN-шине при прямом подключении к EZS(скорость 83,333 KB/s), а так же через ZGW при работе через OBD разъем( скорость 500 KB/s). Возможность получения пароля (PSW) при использовании опции «Список EZS»*.
*Не доступно для некоторых версий EZS, требуется чтение еепром программатором Моторолл. Номера EZS: 2115451208 , 2115451408.
W215 – MC9S12Dx128 (80 pin) – калькулятор и тестер дампов, чтение еепром и данных по CAN-шине при прямом подключении к EZS(скорость 83,333 KB/s), а так же через ZGW при работе через OBD разъем( скорость 500 KB/s). Возможность получения пароля (PSW) при использовании опции «Список EZS».
W164 - – MC9S12Dx128 (80 pin) - калькулятор и тестер дампов, чтение еепром и данных по CAN-шине при прямом подключении к EZS(скорость 83,333 KB/s), а так же через ZGW при работе через OBD разъем( скорость 500 KB/s). Возможность получения пароля (PSW) при использовании опции «Список EZS». Нужен CAN Gate.
W163 – AAM - MC68HC705X32, EAM - MC68HC705X32/93C56. – калькулятор дампов, чтение/запись еепром по к-линии.
W906, W639 – MC9S12DT256 - калькулятор и тестер дампов, чтение еепром и данных по CAN-шине при прямом подключении к EZS или работе через OBD разъем( скорость 500 KB/s). Возможность получения пароля (PSW) при использовании опции «Список EZS».
W169 , W245 – MC9S12Dx128 - калькулятор ключей по дампу, чтение еепром и данных по CAN-шине при прямом подключении к EZS(скорость 83,333 KB/s), а так же через ZGW при работе через OBD разъем( скорость 500 KB/s). Возможность получения пароля (PSW) при использовании опции «Список EZS».
W204, W207, W212(all), W221new, W216new, W166, W246, W176, W117, W156, W251, W463 - чтение данных по CAN-шине при прямом подключении к EZS или работе через OBD разъем( скорость 500
KB/s). Возможность получения пароля (PSW) при использовании опции «Список EZS». Только с системой FBS3!
W221 old - чтение данных по CAN-шине при прямом подключении к EZS или работе через OBD
разъем( скорость 500 KB/s). Возможность получения пароля(PSW) для добавления ключа при использовании опции «Список ключа» или "Список EZS".
W164 new - чтение данных по CAN-шине при прямом подключении к EZS(скорость 83,333 KB/s, а так же через ZGW при работе через OBD разъем( скорость 500 KB/s). Возможность получения пароля (PSW) при использовании опции «Список EZS».
W164old - чтение данных по CAN-шине при прямом подключении к EZS(скорость 83,333 KB/s, а так же через ZGW при работе через OBD разъем( скорость 500 KB/s). Возможность получения пароля (PSW) при использовании опции «Список EZS».Нужен CAN Gate.
ECU
Работа по дампам .
- VDO 24C02 (статическая синхронизация или сделать новым).
- VDO CDI 24C04 (сделать новым).
- Bosch ME2.x 95P08 (тестер и калькулятор ключей, сделать новым ).
- Bosch CDI 95P08 (тестер и калькулятор ключей, сделать новым).
- Bosch MC68HC11E9 (2 варианта исполнения, статическая синхронизация или сделать новым).
- Temic CDI 95080 (тестер и калькулятор ключей).
- Siemens SIM4LE Flash 29F400 М111 (раскриптовщик, тестер и калькулятор ключей, сделать новым).
- Siemens SIM4LKE Flash 29F800 М271 (тестер и калькулятор ключей, сделать новым).
- Bosch CDI 95160 , 95320 (тестер и калькулятор ключей, сделать новым).
- Bosch ME9.7 (сделать новым, новый еепром,требуется SCN).
Работа по CAN , прямое подключение к блоку.
Чтение данных (хэши ключей и состояние).
Все блоки ECU с системой FBS3.
Bosch ME2.8
Bosch ME9.7
Bosch MED 17.7.x
Bosch CR3.xx
Bosch CR4.xx
Bosch CR5.xx
Bosch CR6.xx
Bosch CR60.xx
Siemens SIM266
Siemens SIM4LKE
Siemens SIM4LE
Siemens SIM271KE
Continental SIM271DE
Delphi CRD.11
Delphi CRD2.xx
Delphi CRD3.xx
(По мере тестирования программы на реальных блоках список будет расширяться).
Услуга расчета пароля платная, требуется наличие опции «Расчет дилерского пароля» или «Token Sonder».
ESL
Все блоки с системой FBS3.
Чтение данных (хэши ключей и состояние).
«Сделать новым» при наличии пароля.
- С микропроцессором MC68HC705E6 (любой). Чтение, стирание, запись.
С микропроцессором NEC (любой). Чтение, стирание , при наличии пароля. Услуга расчета пароля платная, требуется наличие опции «Расчет дилерского пароля» или «Token Sonder».
ESM(W220,W230 кузова)
Чтение еепрома 93C56 и MCU по К-линии, тестирование совместимости и состояния (любой).
«Сделать новым» при наличии пароля. Услуга расчета пароля платная, требуется наличие опции «Расчет дилерского пароля» или «Token Sonder».
ISM (DSM), 722.9(7G-tronic), 7G-DCT.
Все блоки с системой FBS3.
Чтение данных (хэши ключей и состояние).
«Сделать новым» при наличии пароля. Услуга расчета пароля платная, требуется наличие опции «Расчет дилерского пароля» или «Token Sonder».
KEY CPU Motorola type 011, 021, 031, 041, 051 (генерация дампов еепром). Возможность рассчитать дамп еепрома ключа с нуля с любым ресурсом срабатывания. Тестирование хэш ключа в замке и подгонка создаваемого дампа ключа под этот ресурс (функция восстановления родного ключа). Возможность создать как не авторизированный ключ (состояние нового ключ, не бывавшего ни разу в замке), так и авторизированный (рабочее состояние).

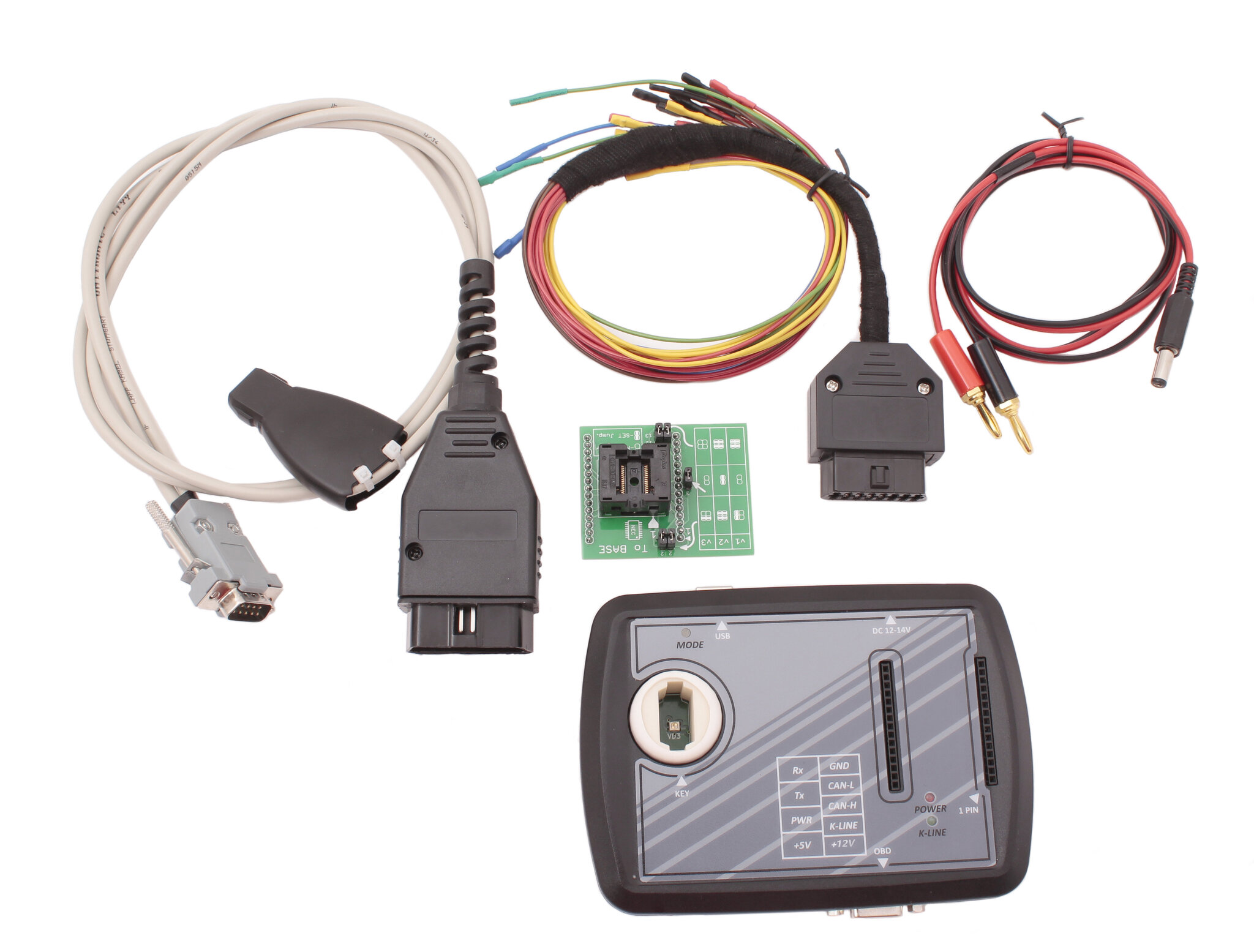

Комплектация:

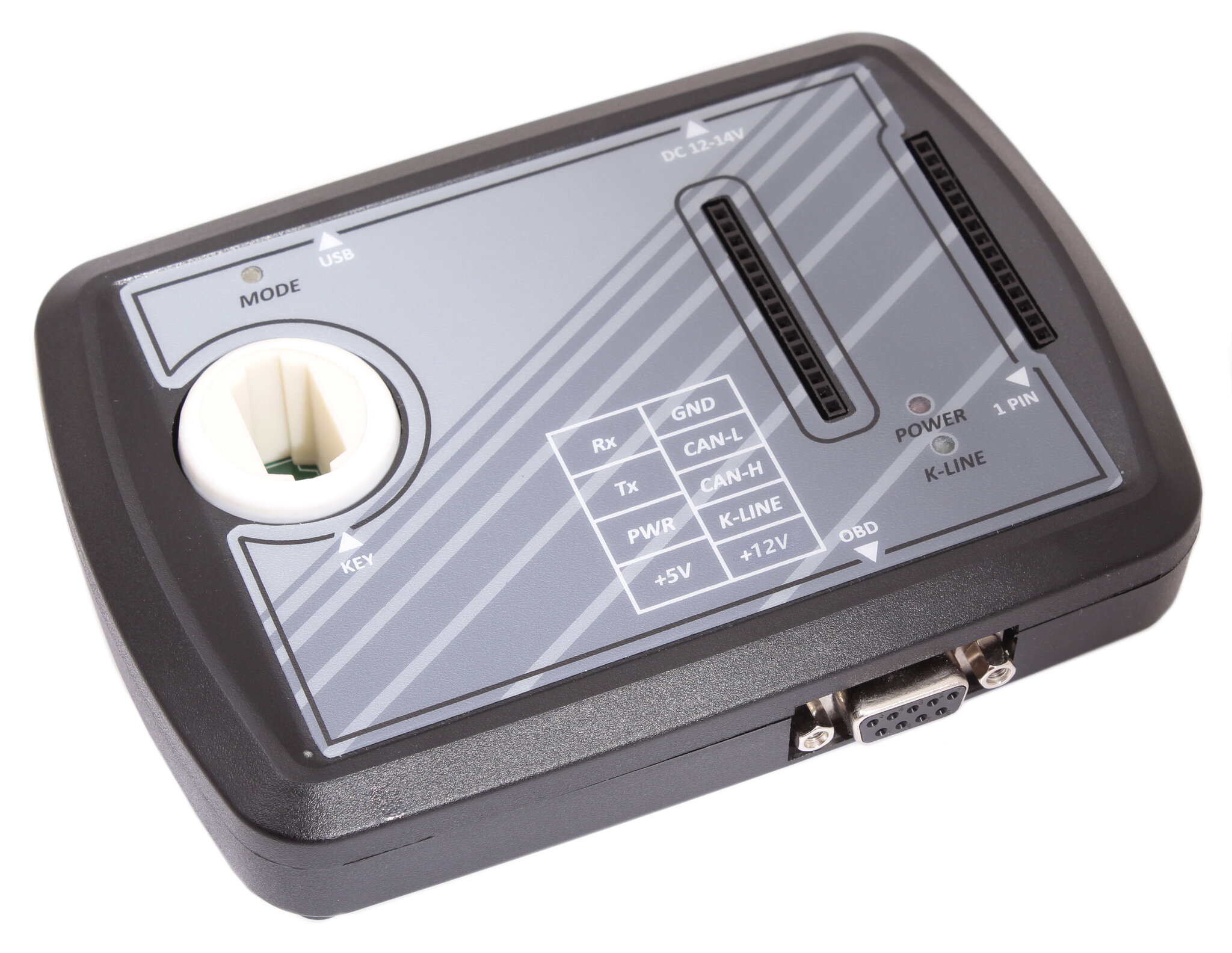

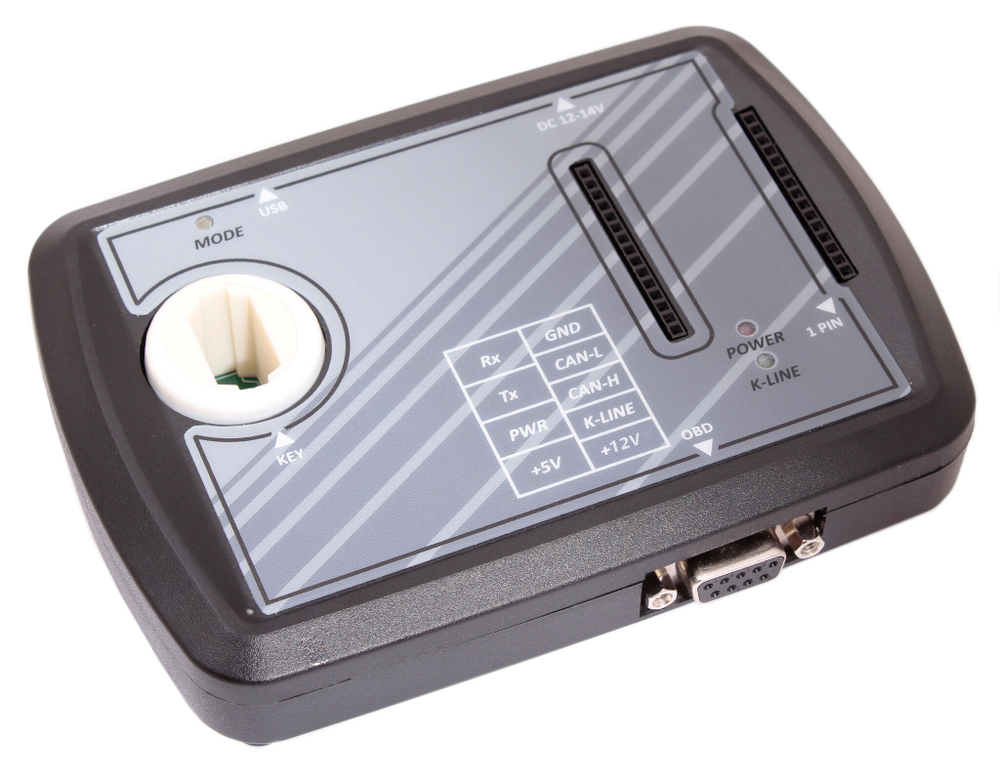

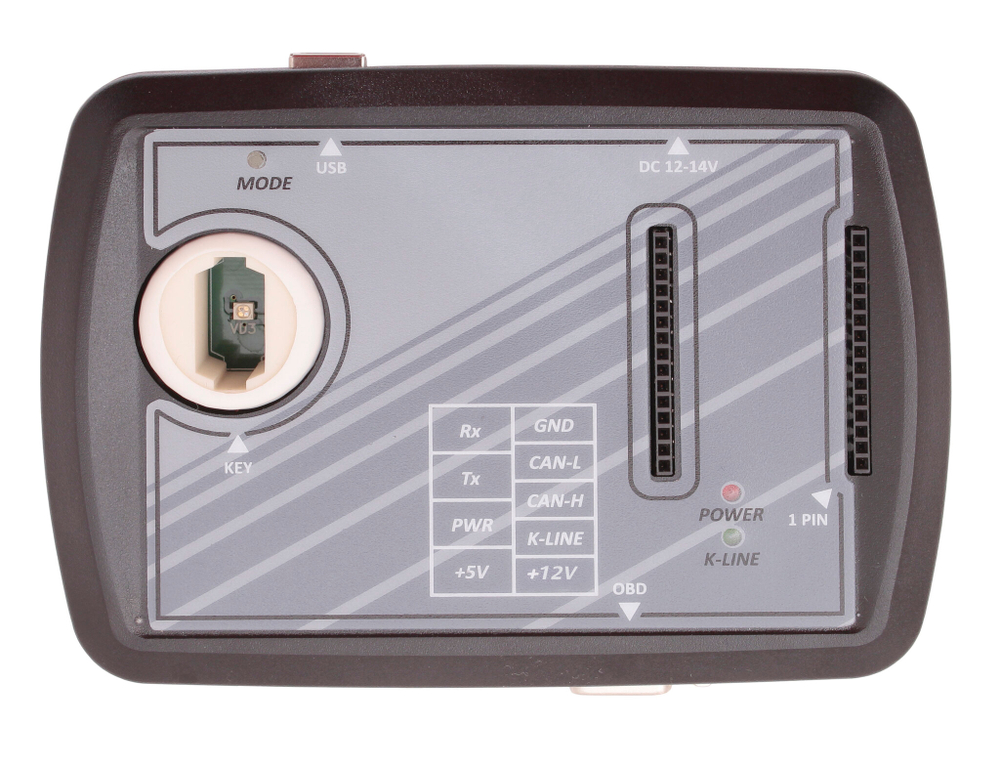

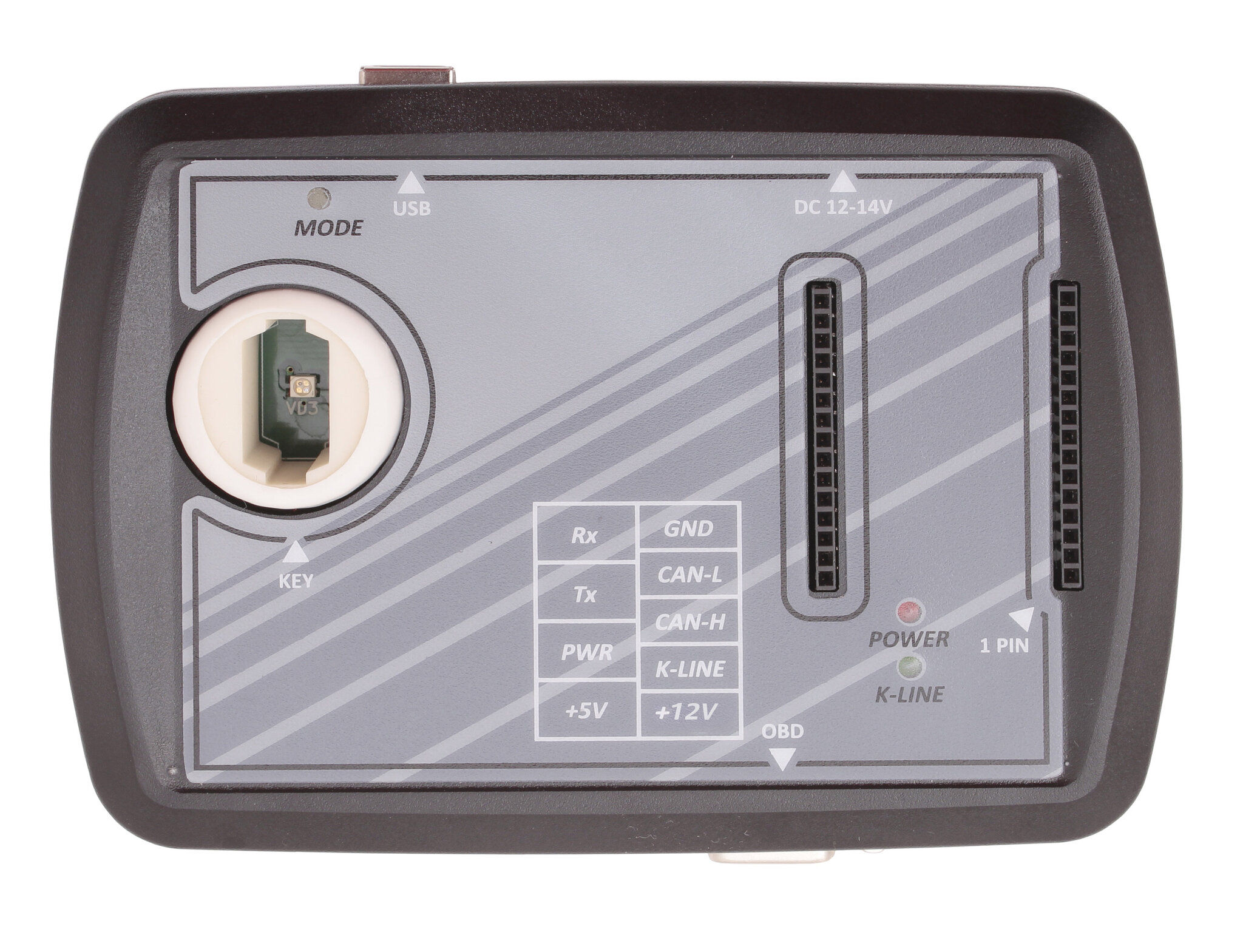

- Базовый блок

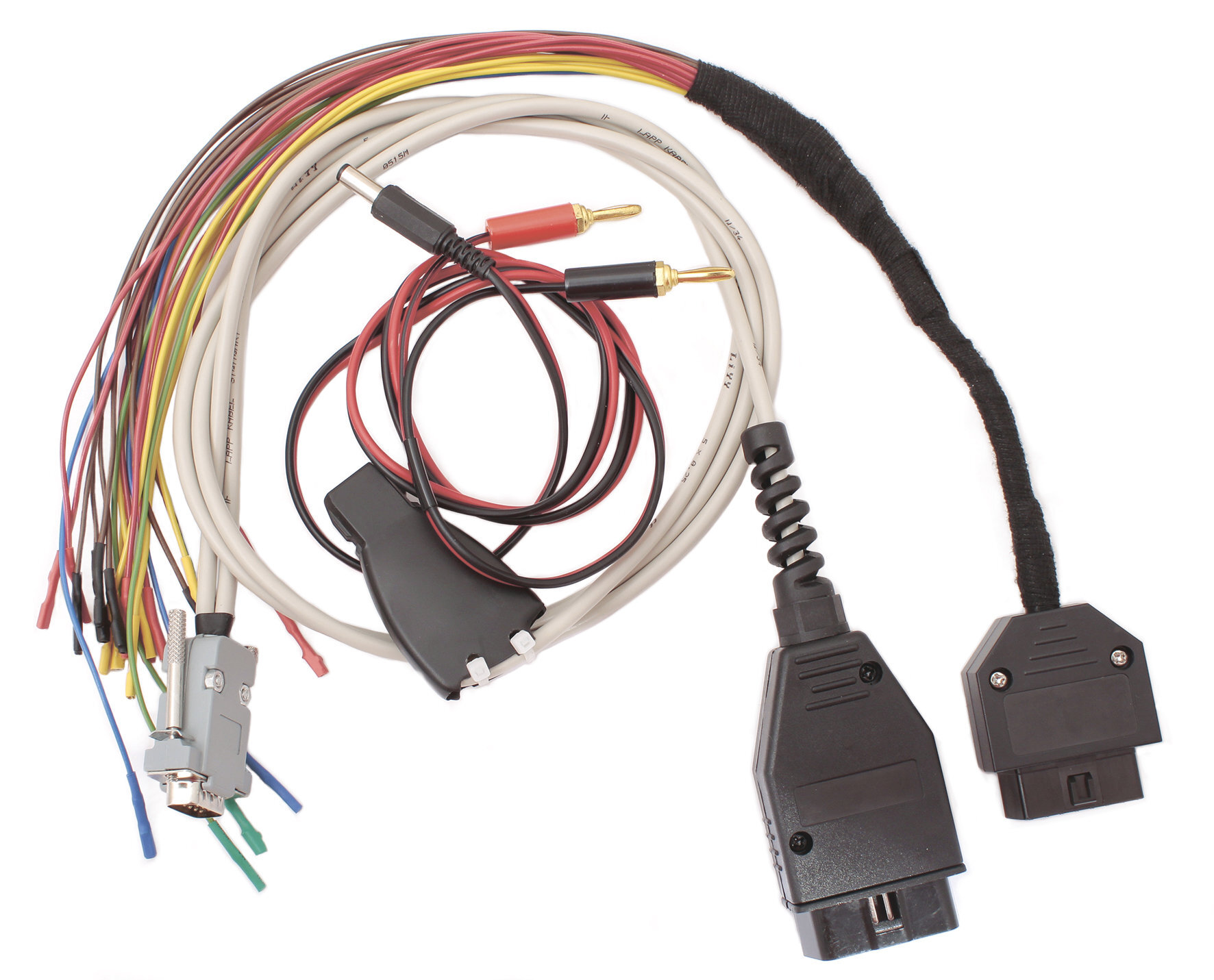

- Кабель OBD-IR-PWR
- Кабель USB
- Кабель для подключения к лабораторному блоку питания

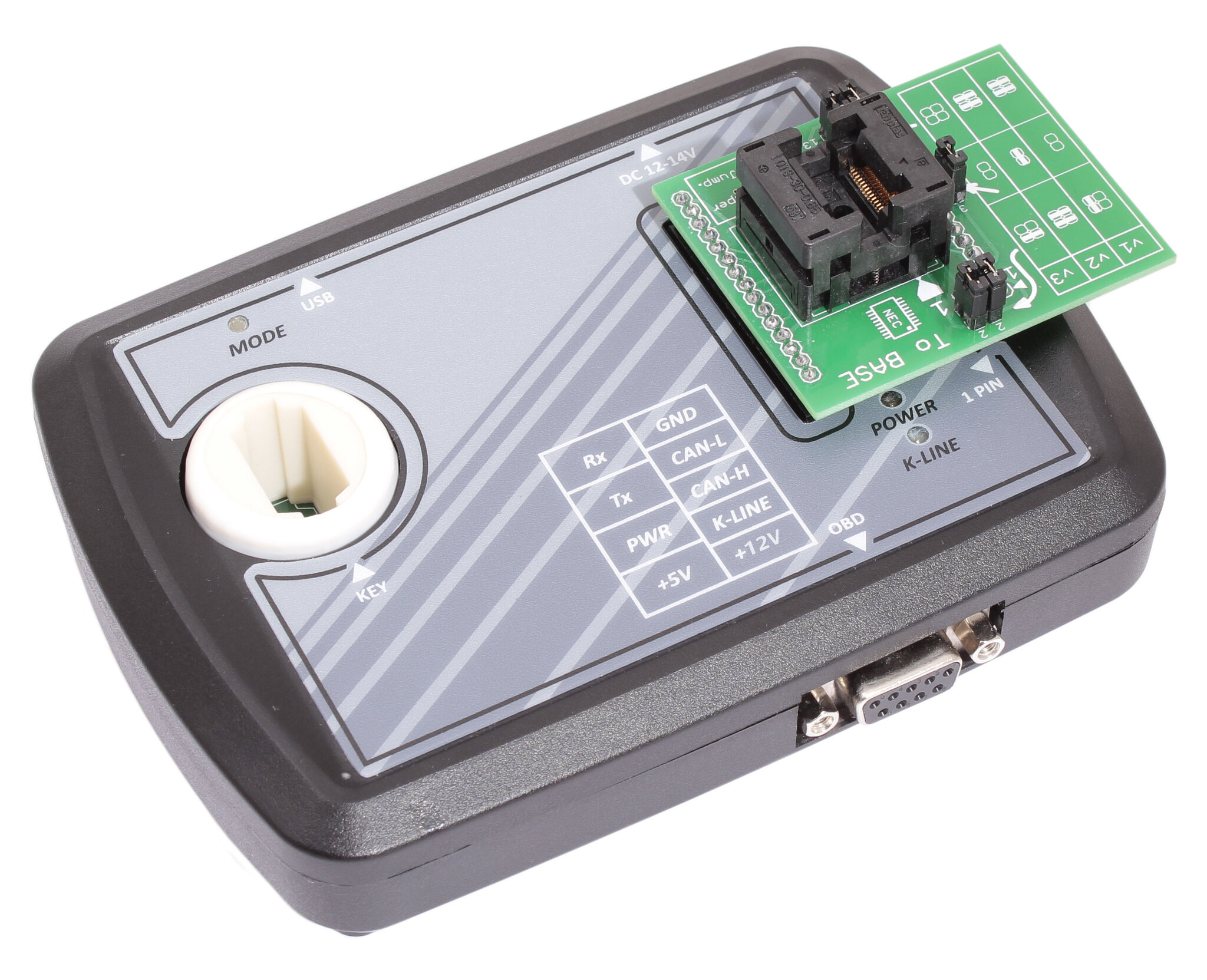

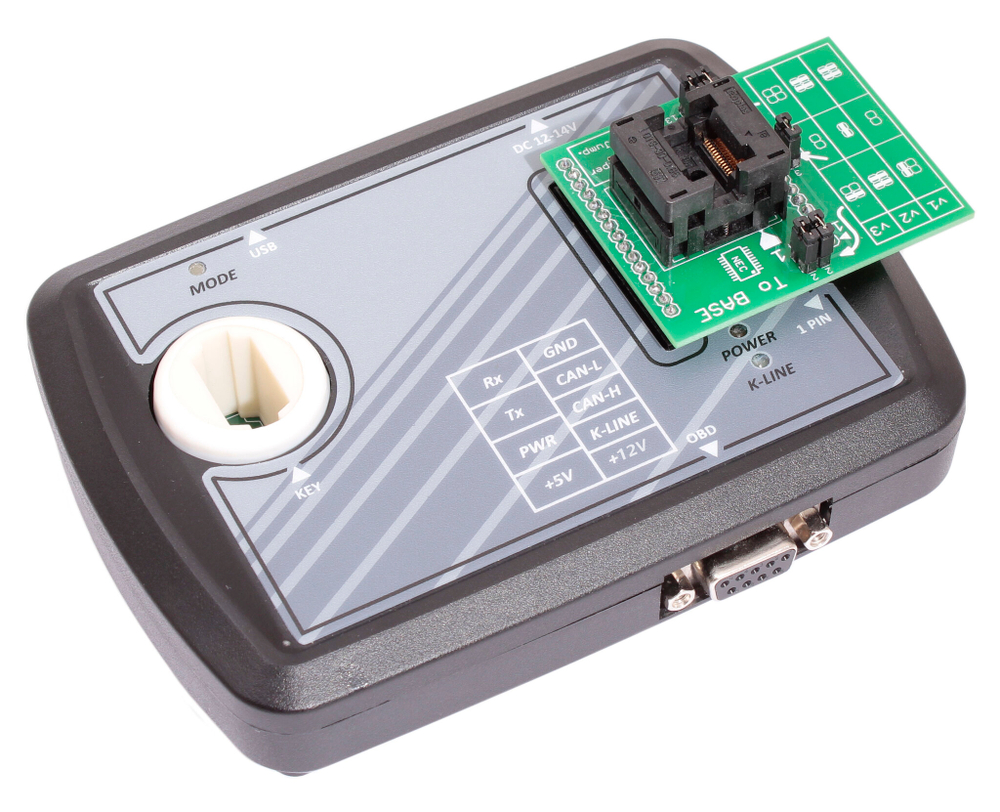

- ZIF-адаптер NEC
- USB-ключ.
