Описание программатора микроконтроллеров Tuman
-------------------------------------------------------------------------------------------------
Программа обновлена до версии 2.3
V2.3 Beta - 24.02.2025
- Переход на новый сервер. Теперь можно заходить в личный кабинет сервера
и скачивать загруженные ранее файлы.
- Изменён онлайн калькулятор. Добавлен функционал редактирования данных.
- Добавлена возможность быстрого клонирования панелей приборов при помощи файла TumanData
в том числе и на другого производителя например с JC на VDO.
- Добавлено автоматическое удаление сохранённых ошибок не исправности блока B2000 и других.
- Добавлен алгоритм восстановления дампа 5E0920730 панели после разряда АКБ с дальнейшим заполнением
не достающих данных таких как VIN, CS DASH, POW, MAC DASH.
--------------------------------------------------------------------------------------------------

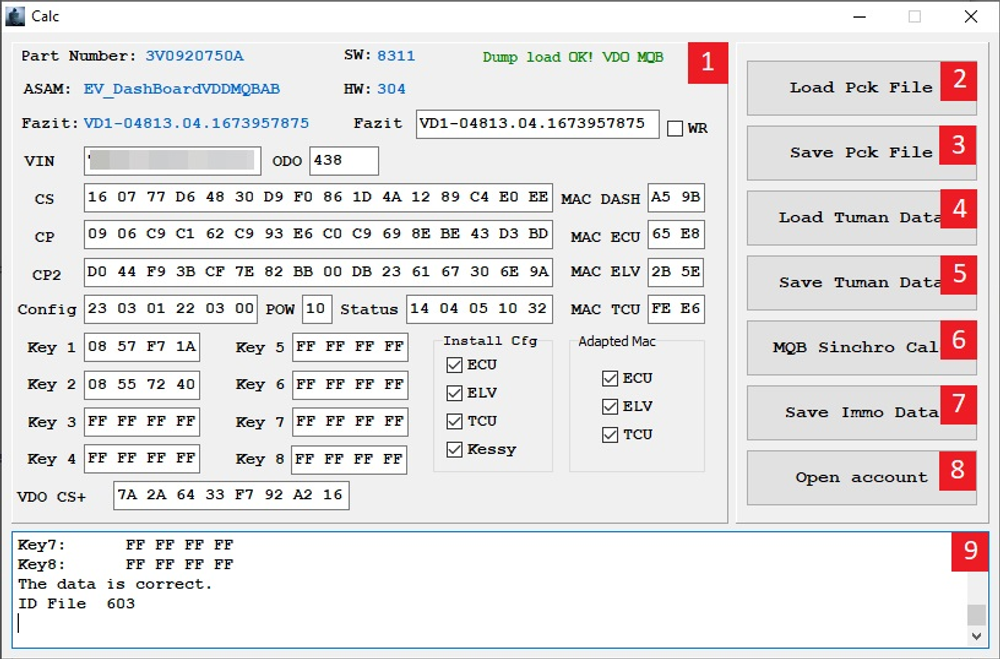

Представляем вам программатор микроконтроллеров Renesas серии V850 35xx предназначенный для ремонта электронных блоков управления автомобилей. Для удобства редактирования и восстановления данных и контрольных сумм в программе реализован калькулятор.
Калькулятор предназначен для получения и редактирования данных иммобилайзера, ремонта иммобилайзера, а так же восстановления данных одометра по файлам из микроконтроллеров V850 35xx серии в приборных панелях VAG группы(VW , Skoda, Seat ) следующих типов :
VDO x860,x861 (VW Polo Immo4)
VDO MQB
JC,Vesteon v1 MQB
JC,Vesteon v2 MQB

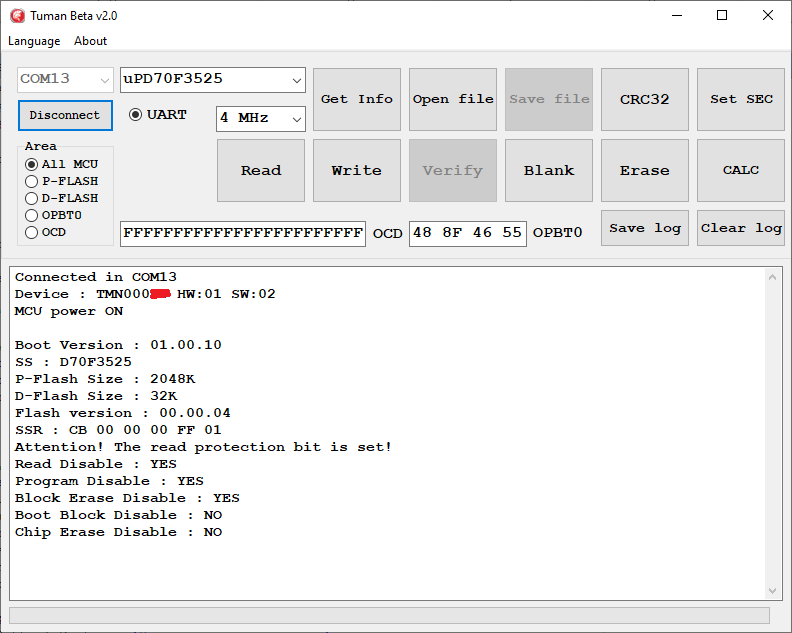

Программатор позволяет работать с закрытыми микроконтроллерами Renesas, производить чтение и программирование памяти при установленных битах блокировок Read Disabled, Erase Block Disabled и Program Disabled. Перед процедурой работы с микроконтроллером производится обход битов защиты который может занимать время до 20-30 минут.
Перед чтением программатор производит чтение всех областей CRC32 и проверяет на соответствие прочитанные данные. Таким образом гарантируется корректность прочитанных данных. Сохранение областей памяти микроконтроллера производится раздельно в файл пакета с расширением .pck при чтении всего микроконтроллера, а так же в файлы .bin раздельно по областям.
Программатор позволяет корректно читать области OPBT0 и OCD из защищённого микроконтроллера и в ручную их корректировать.
Процедура стирания микроконтроллера с установленным битом Erase Chip Disable так же возможна, но вероятность успеха около 30%.

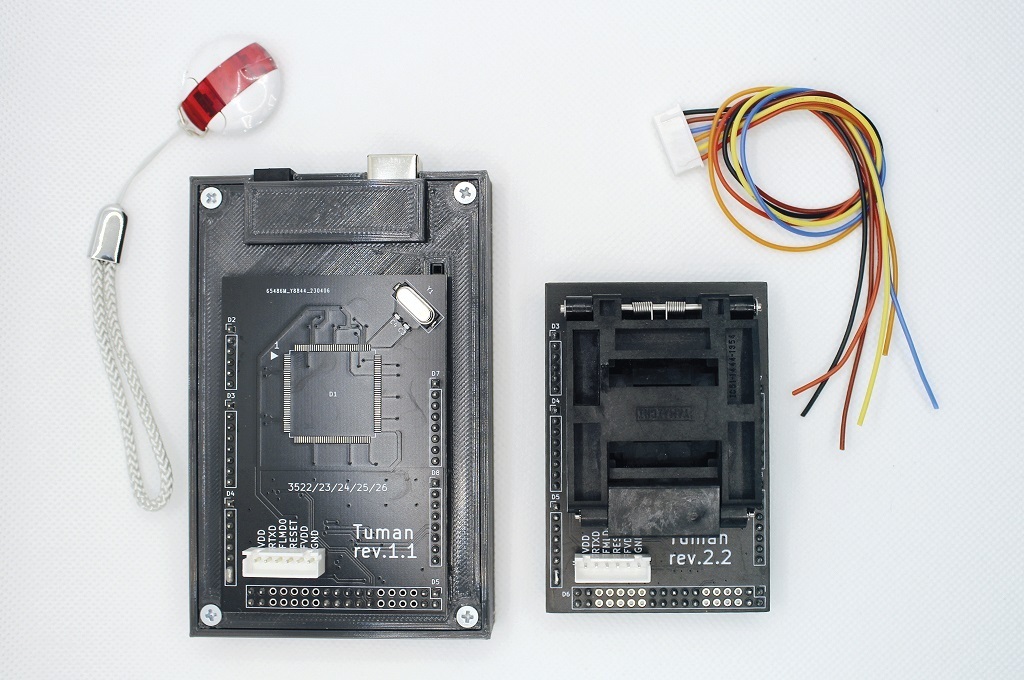

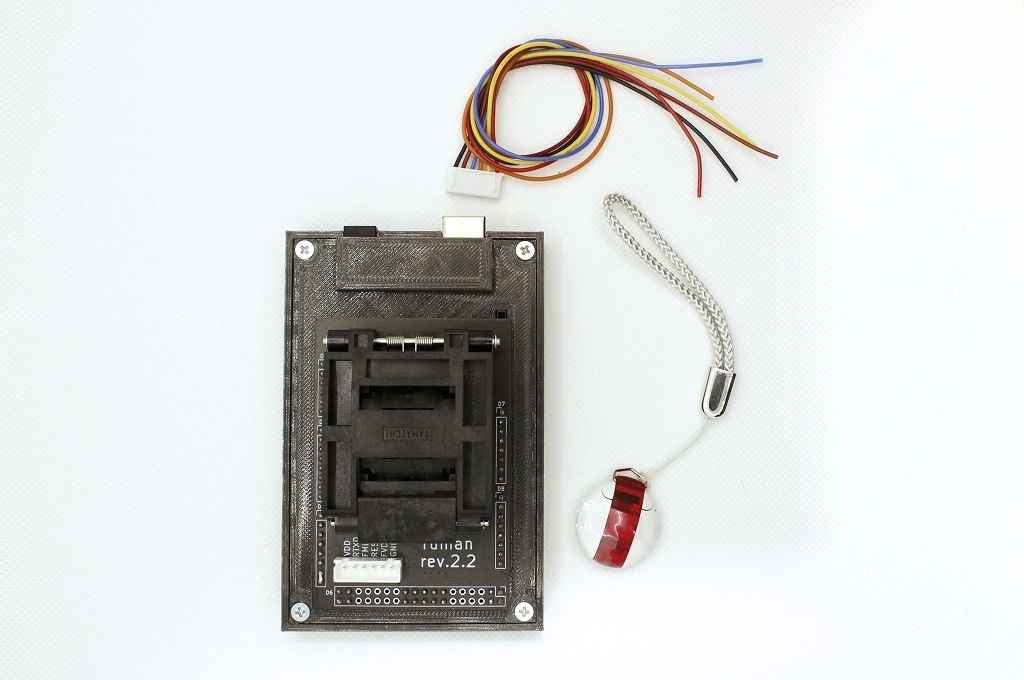

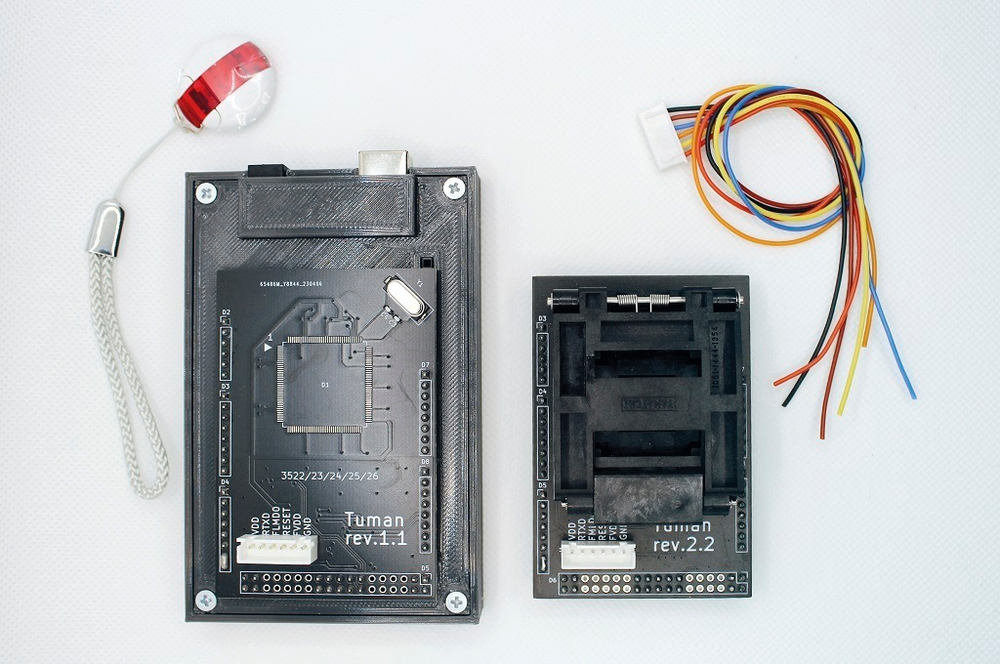

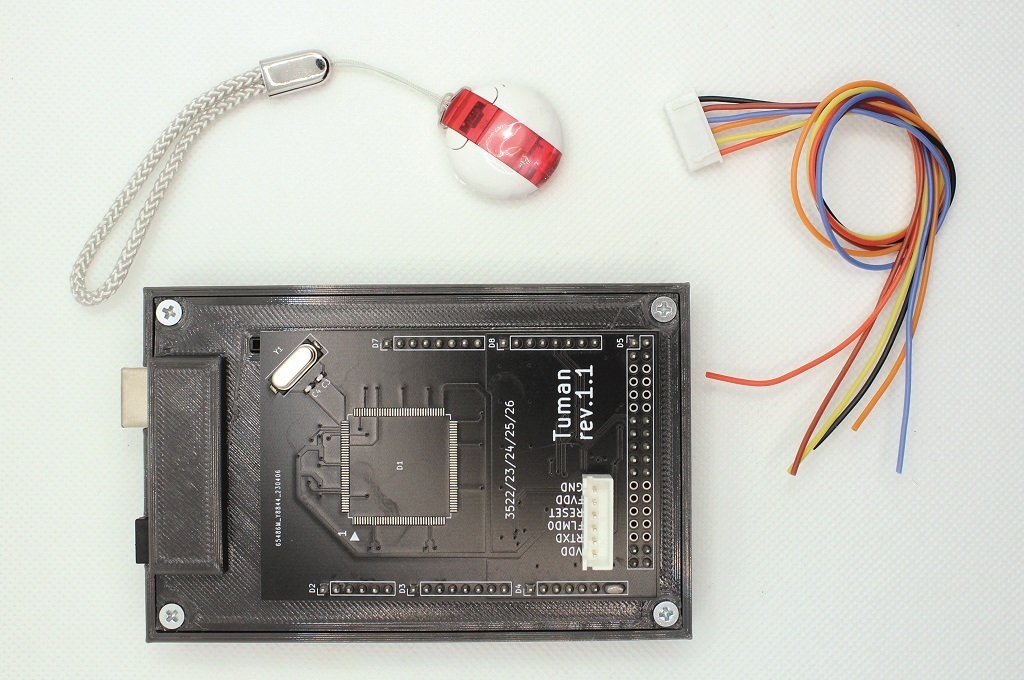

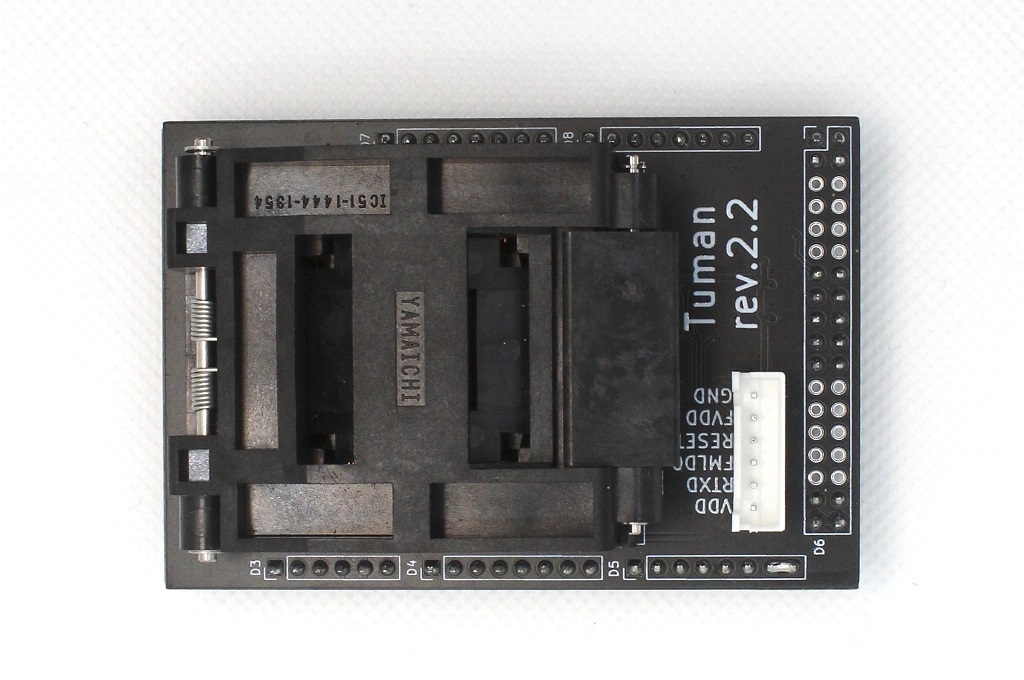

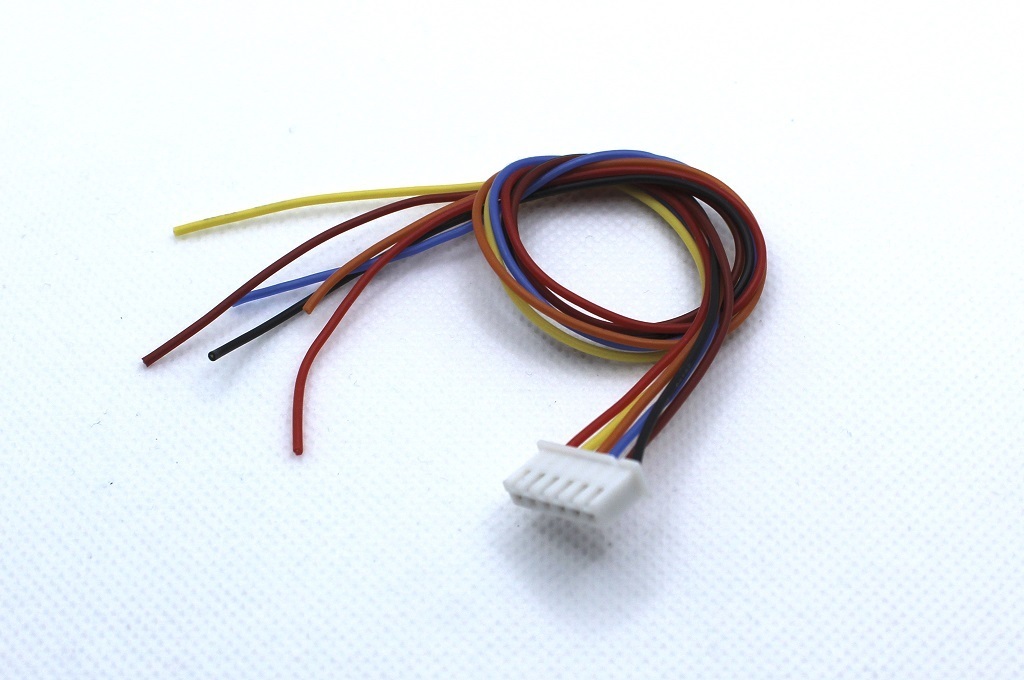

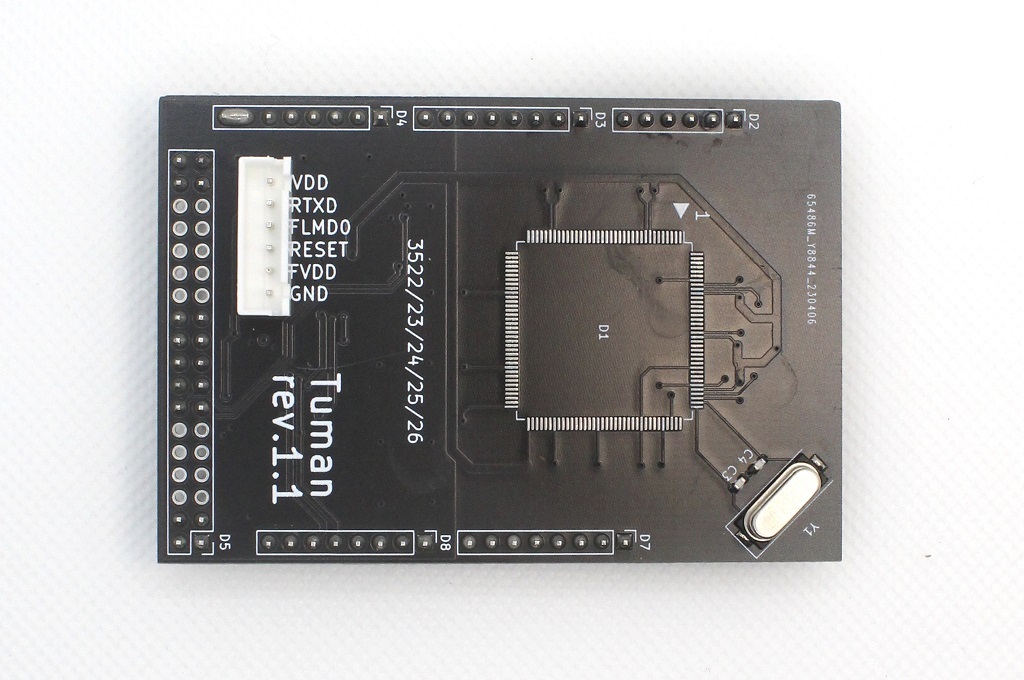

Работа с микроконтроллером может производится «внутрисхемно» по 6-ти проводам, а так же на самой плате программатора в вариантах «под пайку» или «с ZIF панелью». Варианты представлены под корпус микроконтроллера QFP144.
На данный момент программатор работает со следующими микроконтроллерами :
uPD70F3505 uPD70F4000
uPD70F3506 uPD70F4001
uPD70F3507 uPD70F4002
uPD70F3508
uPD70F3509
uPD70F3522
uPD70F3523
uPD70F3524
uPD70F3525
uPD70F3526
uPD70F3529
uPD70F3532
uPD70F3537
Стоимость указана за вариант "под пайку". Вариант с ZIF панелью под заказ по договорённости.
